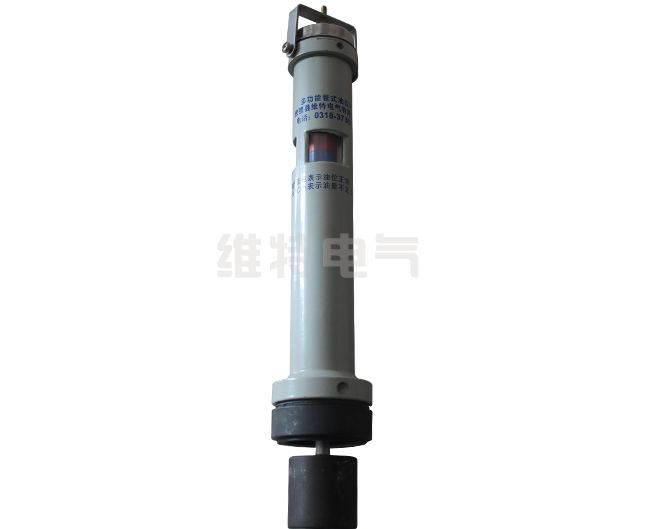

YW管式变压器油位计/顶装式变压器油标管：
1、概述
管式变压器油位计主要适用于油浸式全密封变压器，安装在变压器油箱盖上部，显示油箱内的油位。油位计上部的视窗中出现蓝色标示时为油位正常，油位在箱盖以上；出现红色标示时为油标异常，油位在箱盖以下，需适当补油。本产品上部M40×1.5螺纹可作注油边管、压力释放阀、抽真空等接口。
2、结构及特点
管式变压器油位计由无缝钢管、浮标指示装置、视窗及上盖或压力阀组成；视窗采用厚壁玻璃管内置结构。可显示箱盖下部30mm之内的具体油位，油位显示真实、准确、无假油位现象。油位显示位置可根据用户要求设定，只需用户在订货时提出即可。无特殊要求的产品油位显示位置设定在箱盖以上为正常，既当油位在箱盖以上时，浮标显示全部为蓝色，表示油位正常；视窗采用内嵌式结构，外廓尺寸同管径相同，有效防止意外磕碰损坏，视窗360℃度视角，本品通过M52×2螺纹连接用O型圈密封，确保密封圈的合理压缩量，有效防止紫外线照射，使胶圈寿命更长，安全可靠，无渗漏，出厂前作200KPa压力试漏检验。外表面静电喷塑，符合三防要求。
3、安装使用及维护
油位计安装在变压器油箱箱盖上部的位置。油箱制造时将我公司随产品提供的法兰座按图示焊于箱盖开口处（采用内焊缝，箱盖开孔直径60mm），焊口牢固不得有渗漏，选好视窗方向，用螺栓将油位计与安装法兰联结牢固即可（注：密封圈不得有划伤，最好在外表面涂少许润滑油）。
少量注油时，可在油位计顶部端口注油。旋开油位计顶部的上盖或压力释放阀，缓慢注油直至油面高于变压器箱盖，此时，视窗中的浮标应全部为蓝色，表示油位正常。
可利用设备检修机会对油位计进行检修，检查油位计视窗玻璃是否有破损或污渍，及时更换清理。若用其它辅助功能时，可旋下油位计上部封盖，利用M40×1.5螺纹相应连接不可将其它异物直接插入上部以免损坏浮标等零件。
4、外形结构与安装尺寸
5、产品型号：YW1为普通型，YW2为带压力释放阀型。压力释放阀喷油有效口径中25mm，开启压力为35KPa。
